2019年9月青少年机器人技术等级考试理论综合试卷（三级）
-
机器人等级考试三级2019年9月
2019年9月青少年机器人技术等级考试理论综合试卷（三级）
一、单选题(共20题，共80分)
1. 图片中的数字输入模块的取值范围是？
A. 0或1
B. 0到1023
C. 0或1023
D. 0到255
标准答案：A

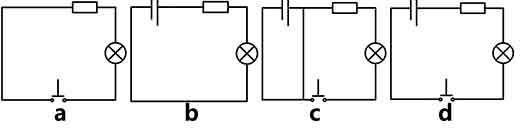

2. 以下电路图中，正确的是？
A. a
B. b
C. c
D. d
标准答案：D
3. 如图程序中串口监视器四次输出的值分别为？
A. 1,2,2,2
B. 1,1,1,2
C. 1,1,2,2
D. 1,2,1,2
标准答案：D
4. 以下公式中对欧姆定律表述错误的是哪个?
A. a
B. b
C. c
D. d
标准答案：D
5. 如图程序指令，将会在串口监视器上输出的内容为？
?
A. a
B. b
C. c
D. d
标准答案：B
6. 关于电流产生原因的论述中错误的是?
A. 必须有自由移动的电荷
B. 导体两端存在电压差
C. 可以不需电源也能产生电流
D. 电路中必须有闭合的回路，形成通路
标准答案：C
7. 在绘制流程图时，我们用哪种符号表示程序的起始?
?
A. a
B. b
C. c
D. d
标准答案：C
8. 一节五号干电池电压为?
A. 36V
B. 18V
C. 5V
D. 1.5V
标准答案：D
9. 下图中，属于顺序结构的程序指令为?
A.
B.
C.
D.
标准答案：A
10. 执行完图中程序后，串口监视器中输出的k的值为？
A. 0
B. 1
C. 5
D. 6
标准答案：D
11. 执行程序
后，串口监视器中输出的值是?A. 0
B. 1
C. 假
D. 程序错误
标准答案：B
12. 以下电路图中，较为合理的是哪一个?
A.
B.
C.
D.
标准答案：C
13. 图中为我国家庭中常见的用电器，其所接电压为？
A. 36V
B. 110V
C. 180V
D. 220V
标准答案：D
14. 对串联电路表述错误的是?
A. 串联电路只有一个回路
B. 串联电路电流处处相等
C. 串联电路总电压等于各用电器电压之和
D. 串联电路中一处用电器损坏并不影响其他用电器的使用
标准答案：D
15. 如图程序，最后串口监视器输出的值为？
A. 真
B. 假
C. 1
D. 0
标准答案：C
16. 如图程序执行后，串口监视器输出i的值为？
A. 0
B. 1
C. 2
D. 3
标准答案：B

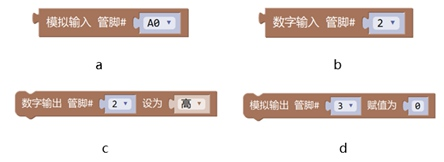

17. 一般来说，应用于单个按键传感器的指令是哪个?
A. a
B. b
C. c
D. d
标准答案：B
18. 假设Arduino控制板8号管脚外接了一个上拉电阻，打印这个管脚的值（如图中程序）打印的值是多少？
A. 0
B. 1
C. 1023
D. 255
标准答案：B
19. 关于电流和电源，下列说法正确的是?
A. 在电源的外部，电流从电源的负极流向电源的正极
B. 电路中只要有电源，就一定有电流
C. 电流是由电荷做定向运动形成的
D. 金属导体中的电流方向与电子移动的方向相同
标准答案：C
20. 如图所示程序，13号管脚所接LED小灯的效果可能是？
A. 点亮小灯一秒，熄灭小灯两秒
B. 点亮小灯两秒，熄灭小灯一秒
C. 点亮小灯立刻熄灭小灯
D. 小灯以一秒间隔闪烁
标准答案：A
二、多选题(共5题，共10分)
21. 下列哪些符号可以表示电源正极?
A. GND
B. -
C. VCC
D. +
标准答案：C|D
22. 关于并联电路，下列说法正确的有?
A. 并联电路有多个回路
B. 并联电路中干路上总电流值等于各支路电流之和
C. 并联电路中各支路两端电压相等
D. 并联电路中总电阻的倒数等于各支路电阻倒数之和
标准答案：A|B|C|D
23. 以下选项中，属于导体的是?
A. 铜丝
B. 盐水
C. 铁片
D. 塑料
标准答案：A|B|C
24. 一个完整的电路要包括?
A. 电源
B. 导线
C. 开关
D. 用电器
标准答案：A|B|C|D
25. 程序编写的三种逻辑结构分别为?
A. 顺序机构
B. 选择结构
C. 单分支结构
D. 循环结构
标准答案：A|B|D
三、判断题(共5题，共10分)
26. 二级管是一种单向导通的半导体元器件，二级管的引脚区分极性。
正确 错误
标准答案：正确
27. 使用Arduino编程中，1.0是一个整型数。
正确 错误
标准答案：错误
28. LED属于一种可以发光的三极管。
正确 错误
标准答案：错误
29. 在电池的内部，电流是从正极流向负极的。
正确 错误
标准答案：错误
30. 编程时，顺序结构中不能嵌套其他结构。
正确 错误
标准答案：错误
-
